แล้วก็จะลองทำตัว Express lrs โมดูลใช้งานดูขั้นตอนก็จะประมาณข้างล่างนี้
หลังจากหาข้อมูลเกี่ยวกับการทำตัวโมดูล Express lrs แล้ว ก็จะเจอลิงค์เข้าไปที่เว็บไซต์จากนั้นก็ดาวน์โหลดข้อมูลต่างๆในส่วนของการทำแผ่น pcb รายการอุปกรณ์แล้วก็สั่งซื้อตามเว็บไซต์
โดย PCB ประมาณที่ 120 บาทต่อ 5 ชิ้น
เคสปริ้นเตอร์ 3D อยู่ที่ประมาณ 140 บาทต่อ 1 ชิ้น
ตัวโมดูล 2.4 อยู่ประมาณ 300 ตัว
esp32 ประมาณ 60 บาท
ขั้นตอนการบัดกรีจะเริ่มจากนำอุปกรณ์ตัวเล็กๆซึ่งเป็น r10k และก็คาปาซิเตอร์ 10 uf บัดกรีลงบอร์ดก่อนจากนั้นจะนำตัว esp 3 สอนบัตร E ตามลงไปต่อด้วยตัวโมดูล e28 เมื่อประกอบเรียบร้อยดีแล้ว
แต่ก่อนที่จะบัดกรีตัว E 28 จะต้องทำการย้ายค่า r0 โอมที่ต่อจากเสาอากาศ Internal ให้ย้ายไปเป็นที่เสาอากาศ External ก่อนซึ่งขั้นตอนนี้ตัว R ตัวเล็กมากทำค่อนข้างยาก
จากนั้นเราจะ flash Firmware โดยใช้อุปกรณ์ Serial to USB ต่อไฟ 3.3 GND TXx และ RX

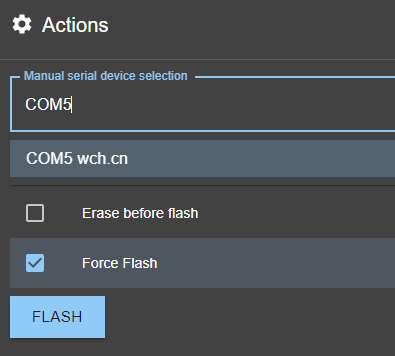

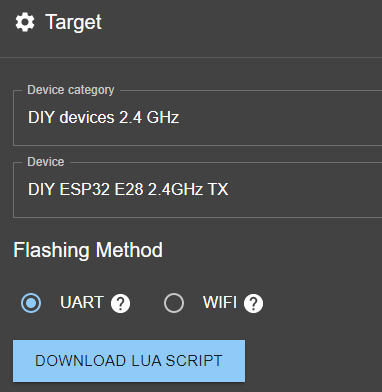

เมื่อเราต่อสายในการโหลดโปรแกรมเรียบร้อยแล้วจะทำการเข้าโปรแกรม Express lrs configurator เพื่อมาเลือก target Device ที่เป็นในส่วนของ DIY device จากนั้นเลือก Flash method เป็น UART เลือก port ที่ถูกต้องและทำการ Flash

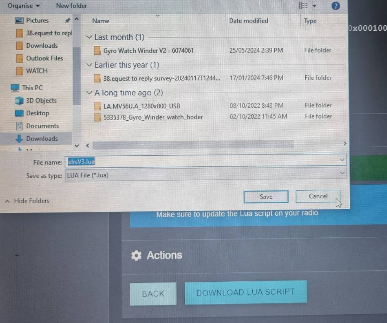

หลังจากแฟลตเสร็จเรียบร้อยแล้วดาวน์โหลด lua script เพื่อนำไป Copy ลง SD Card บนตัววิทยุด้วย
ในส่วนการติดตั้งโมดูลไฟที่เลี้ยงวงจร จะทำการช็อตที่ 12 V, 5V จากนั้นทำการปรับไฟให้ได้ 3.45V
จากนั้นเช็ค status ที่วิทยุว่าสามารถติดต่อกับโมดูลได้เรียบร้อยแล้ว
สำหรับขั้นตอนในการทำตัว Express lrsdiy ก็จะมีขั้นตอนอยู่ประมาณนี้ ขอให้สนุกกับการบิน
